PNF系列變壓吸附制氮機

友好的拓展空間

滿足現場制氣需求

節約成本,靈活預算要求

確保穩定,工藝成熟

數據保真

PNF系列變壓吸附制氮機

專注于制氮機的生產研發40多年,為您提供更高性價比的現場制氮系統解決方案。

除PNF變壓吸附制氮機和除油器為瑞氣自主研發產品外,用戶可以根據需要按配套件選型指南自主搭配其他制氮系統配套部分,您可以利用自我資源組裝屬于您自己的現場制氮系統。如果您更愿意把選擇權交給瑞氣,我們也可以為您提供即插即用的現場制氮系統。


先進的配置功能

  • 分子篩自動壓緊。
  • 人機彩屏操作系統。
  • 產品氣純度、壓力、流量在線監測。
  • 純度不合格氮氣報警,長時報警自動停機。
  • 分子篩位移警示標線提醒,極限自動保護停機。
  • 純度不合格氮氣自動切斷。
  • HMI三級權限管理。
  • 易損件保養自動提醒。
  • 預留運行、故障及氮氣純度RS485(ModBus-RTU)通訊端口。



系統配套件選型指南

如果您選擇了除制氮機和除油器以外的配套件自主選配,為完成您的現場制氮

系統,您還需按照我們的選型建議選購以下配套件。

配套件之間的管路連接用戶可根據所采購配套件說明搭配合適的連接件。

先進的工藝流程直接制取高純氮氣,并大幅降低能耗

不等勢均壓流程節能技術有效地提高了吸附塔床層氮氣純度底低頂高分布的連續性,易于快速制取純度合格的氮氣。
降低原料空氣消耗,確保吸附塔床層氮氣純度分布連續性,提高碳分子篩的產氮效率,改變了利用變壓吸附技術不能制取高純氮氣(99.9995%)的歷史。減輕壓縮空氣凈化單元負載,提高原料壓縮空氣預處理效果,確保碳分子篩性能指標。氮氣純度越高,節能效果越明顯。



吸附器的應用,有效延長分子篩使用壽命

1、采用顆粒型活性炭吸附劑,更換周期長達12個月,持久防止壓縮空氣微油滲透引起分子篩中毒。
2、活性炭顆粒吸附劑對碘的吸附值≥950mg/g,除油深度高達0.003mg/m3。



除油器



獨特的氣缸壓緊技術

碳分子篩始終處于被壓緊狀態,損耗自動補償,延長使用壽命,確保設備長期穩定運行。

另外無需外接儀表氣、碳分子篩位移狀況直觀顯示、具備碳位警示標線提醒及極限停機功能、壓緊力恒定可靠。

新型獨創的氣缸壓緊裝置,儀表氣直接取之于吸附塔,任何狀態下,氣缸內壓力始終為吸附塔的最高壓力,不受吸附塔內壓力變化的影響,確保分子篩始終處于被壓緊狀態。壓緊裝置中設置了限位沉降式報警系統,當氣缸活塞行程達到下限行程時,設備控制系統自動產生聲光報警;當氣缸活塞到達極限行程時,設備自動停機,等待檢修。本氣缸具有方便檢測,可靠性強等優點。

原理:新型獨創的氣缸壓緊裝置,驅動氣直接取之于吸附塔,任何狀態下,氣缸內壓力始終為吸附塔的最高壓力,不受吸附塔內壓力變化的影響,確保分子篩始終處于被壓緊狀態。壓緊裝置中設置了限位沉降式報警系統,當氣缸活塞行程達到下限行程時,設備控制系統自動產生聲光報警;當氣缸活塞到達有效行程極限時,設備自動停機,等待檢修,可監測性、可靠性強。



純度不合格氮氣自動切斷

氮氣純度未達標時,純度不合格氮氣自動切斷;

氮氣純度恢復至達標后,自動恢復氮氣供應。



人機彩屏操作系統
人性化人機操作界面
◆ 友好中/英雙版觸摸彩屏界面
◆ 設備工作動態實時在線演示
◆ 性能參數在線顯示
◆ 設備運行及故障狀態顯示
◆ 運行參數可優化修改



除油器
通過除油器內活性炭吸附壓縮空氣中的油份,為制氮機提供潔凈的原料空氣,有效杜絕壓縮空氣中油份滲入碳分子篩,防止碳分子篩油中毒,為碳分子篩提供充分保護,提高吸附劑的使用壽命。

技術指標


氮氣流量:5~2000Nm3/h

氮氣純度:97%~99.99%

常壓露點:≤-40℃

氮氣壓力:0.5-0.8MPa

原理

變壓吸附(Pressure Swing Adsorption,簡稱PSA)是一種先進的氣體分離技術,在現場供氣方面具有不可替代的地位。吸附劑(稱為碳分子篩)是PSA制氮設備的核心部分,利用氣體介質中不同組份在吸附劑上的吸附容量的不同,吸附劑在壓力升高時進行選擇性吸附,在壓力減少時得到脫附再生,如此交替循環連續不斷地制取產品氮氣。

在吸附平衡情況下,吸附同一氣體時,氣體壓力越高,則吸附劑的吸附量越大。反之,壓力越低,則吸附量越小。如下圖所示:

如上所述,在空氣壓力升高時,碳分子篩將大量吸附氧氣、二氧化碳和水分。當壓力降到常壓時,碳分子篩對氧氣、二氧化碳和水分的吸附量較小。

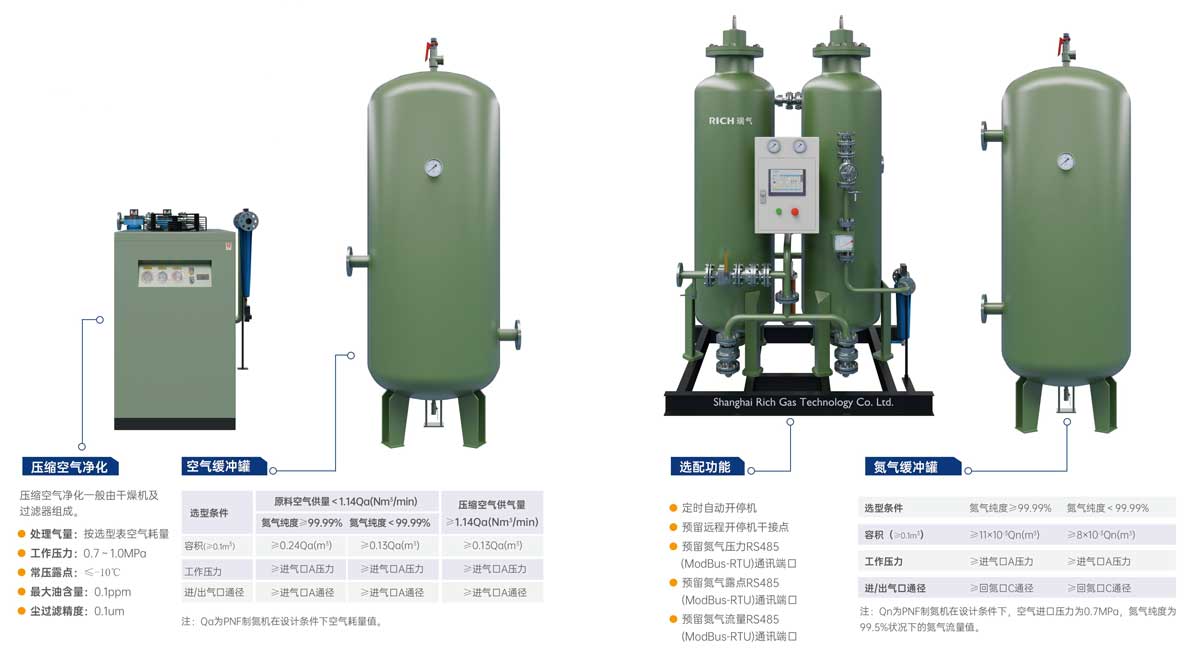

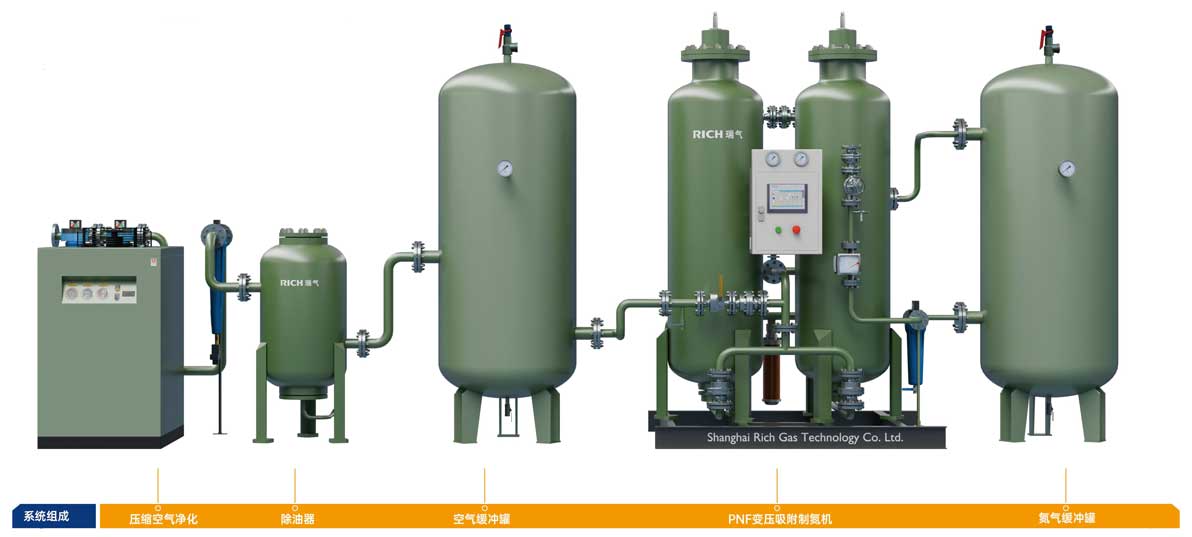

設備組成

PNF系列變壓吸附制氮機共分為4種可選機型,結構說明見下表:

結構介紹 結構圖
PNF變壓吸附制氮機 pnf變壓吸附制氮機

PNF變壓吸附制氮機

空氣緩沖罐

氮氣緩沖罐

PNF變壓吸附制氮機

PNF變壓吸附制氮機

空氣緩沖罐

氮氣緩沖罐

除油器

PNF變壓吸附制氮機

PNF變壓吸附制氮機
空氣緩沖罐
氮氣緩沖罐
除油器
壓縮空氣凈化



可運用的行業
  • 煤礦

  • 石油/天然氣

  • 橡膠/輪胎

  • 食品飲料

  • 制藥
